當模擬結果愈來愈深度參與產品決策，工程團隊真正需要回答的，早已不是「圖漂不漂亮」，而是更關鍵的一句：這份模擬，和真實世界到底差多少？
對 CAE 結構分析工程師來說，這不是技術潔癖，而是研發效率、設計風險與決策可信度的分水嶺。若 FEA 報告無法與實測對位，再完整的等高線圖，也很容易在設計審查、客戶驗證或 ECO 討論中，被質疑只是「看圖說故事」。尤其在消費電子、車用零組件、複材結構與高可靠度設備開發中，當一次模具修改、治具重製或測試重跑都牽動不小成本時，可被驗證的數位證據，才有機會真正推動設計變更。
這也是為什麼，FEA 的價值不只在於預測，更在於能否和量測結果建立高品質對位（Correlation）。從應變規到 DIC（Digital Image Correlation，數位影像相關法），從單點數據到全場應變場，企業正在用更嚴謹的方式，替數位模型建立可被信任的物理依據。
為什麼 FEA 一定要做對位？因為誤差不會自己消失
有限元素分析本質上是一種近似。它之所以強大，正因為能在設計前期快速模擬各種工況；但也正因如此，任何前處理與建模假設，都可能把偏差一路帶進結果裡。
常見誤差來源包括：
- 邊界條件理想化：夾治具、螺栓預緊、接觸摩擦、裝配公差，往往不像模型裡那麼乾淨。
- 網格離散化影響：在高梯度區、接觸區、孔邊或轉角位置，不同網格尺寸就可能拉開可觀差異。
- 材料模型過度簡化：若把具速率效應、塑性、黏彈性或各向異性的材料，簡化成線彈性常數，結果往往會過度理想。
- 載入歷程與真實工況不一致：靜態近似動態、均布載重近似局部衝擊、忽略裝配殘留應力，都會讓誤差放大。
真正成熟的研發流程，不是期待模擬天生精準，而是接受偏差存在，並透過量測、校正與迭代，把虛實差距收斂到工程可接受範圍內。
傳統但仍關鍵：應變規是局部驗證的基本功
在結構驗證現場，應變規（Strain Gauge）仍是最普及、最務實的工具之一。原因很簡單：
- 成本相對可控
- 佈署成熟
- 對局部微小應變反應靈敏
- 適合長期沿用於量產驗證與失效比對
對於以下場景，應變規特別有效：
- PCB 鎖附孔周邊的局部應變監測
- 金屬支架、薄板轉角、焊點附近的熱區確認
- 螺絲柱、卡扣根部、肋骨交界等應力集中位置
- 靜態載重、疲勞前測與特定方向應變歷程擷取
但要把應變規資料拿來做 FEA 對位，重點不在「有沒有量到」，而在量到的數據是否能與模型在相同物理意義下比較。
應變規對位最常被忽略的 5 個細節
- 量測位置是否真正對應到模型座標 實體貼附位置若與 Abaqus 後處理擷取點有偏移，尤其在高梯度區，少量距離誤差就足以讓結果失真。
- 比較的是節點值、元素值，還是區域平均值 應變規量到的不是數學上的單點值，而是受標距（Gauge Length）影響後的平均反應。
- 方向定義是否一致 應變規主軸方向、局部座標系與模型中的應變分量（如 E11、E22）必須完全對齊。
- 黏貼品質與溫度補償是否到位 表面處理、膠層、溫漂、佈線與訊號噪聲，都會影響數據穩定性。
- 載入時間歷程是否同步 特別是瞬態衝擊、振動或跌落測試，只比峰值常常不夠，時間相位與波形也必須一起看。
換句話說，應變規適合回答的是：這個關鍵位置，模型有沒有抓到對的量級、方向與時間變化？ 但它天生是局部量測，當結構變形高度複雜時，單點資料仍可能不足以呈現全貌。
單點不夠時，DIC 讓工程團隊看見完整應變場
當驗證目標從「某個點準不準」進一步提升到「整個變形場像不像」，DIC 就會成為更有力的工具。

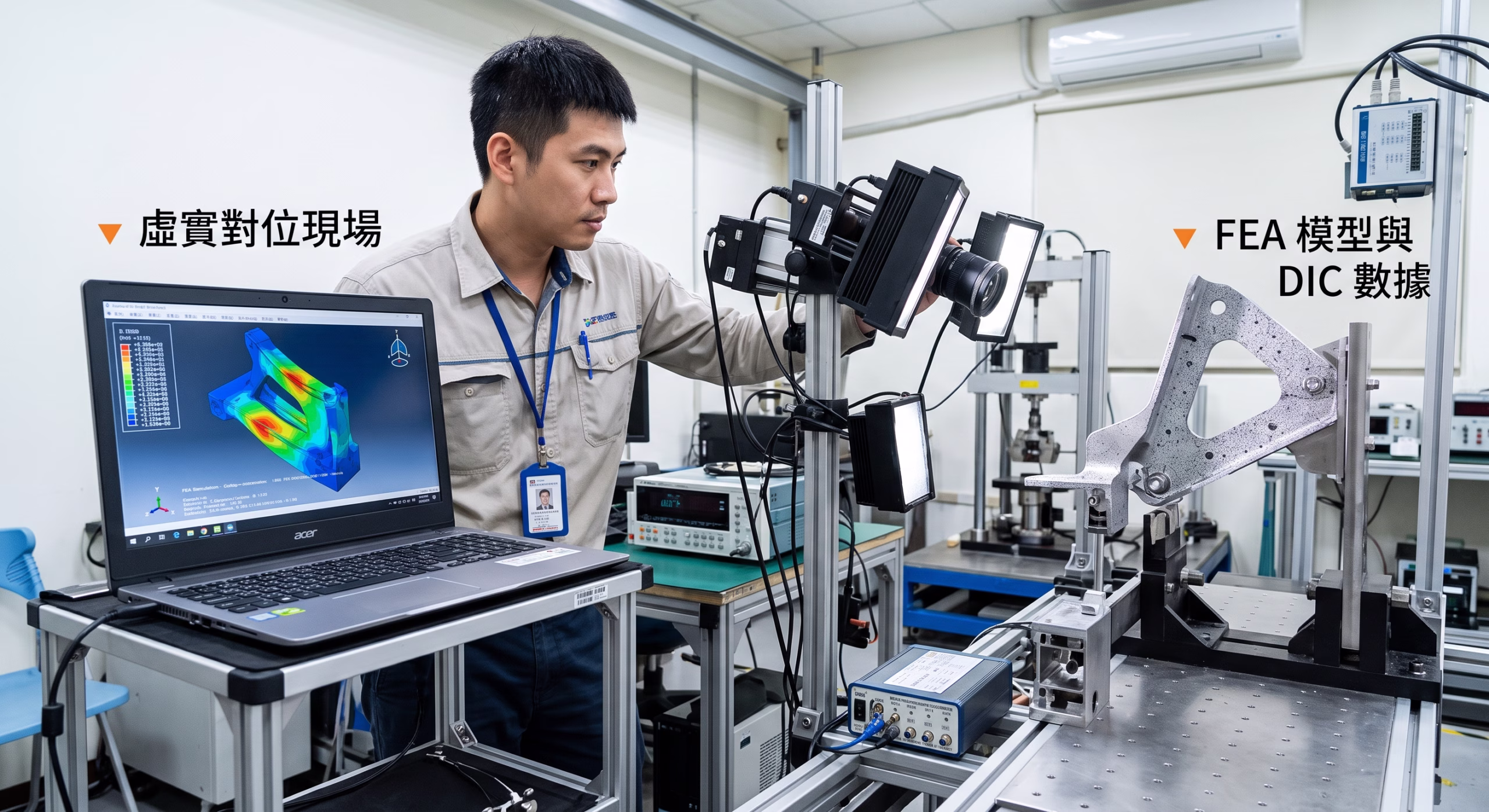

DIC 的核心價值，在於它能透過相機、散斑圖樣與影像追蹤演算法，量測物體表面在載入過程中的位移、變形與應變分布，形成非接觸式、全場域、可視化的量測結果。這對 FEA 驗證特別重要，因為它讓工程師不只比一個數字，而是比對整個空間分布是否一致。
DIC 相對應變規的幾個關鍵優勢
- 全場量測：能快速辨識熱區、局部失穩與應變集中帶。
- 非接觸式：適合大變形、脆弱表面、細小結構或高速事件。
- 可回看動態歷程：跌落、衝擊、彎曲、拉伸過程都能保留可追溯影像證據。
- 更容易支援模型修正：當模擬熱區位置與實測熱區不一致時，問題常能更快定位。
這使得 DIC 特別適合以下驗證工作：
- 消費電子跌落與局部殼件變形分析
- 金屬成形、複材拉伸、屈曲與破壞前兆觀察
- 車體或零件剛性比對
- 黏接、焊接、接觸區域的變形場分析
- 需要與 FEA 全場等高線圖進行直接比對的研發專案
公開案例告訴我們：高品質 Correlation，不能只靠「感覺差不多」
當前國際上對 DIC 與 FEA 對位的應用，早已不限於學術研究，而是廣泛進入材料、結構與高可靠度驗證流程。
案例 1：NIST 以 DIC 作為 FEA 邊界條件與驗證依據
美國國家標準與技術研究院（NIST）在公開研究中，將 DIC 量測到的位移場資料用於有限元素分析的邊界條件建立，並進一步比較 FE 結果與實測變形／應變。其公開資料顯示，在特定拉伸量測設定下，DIC 應變量測不確定度可達 約 ±0.0005 m/m 到 ±0.0007 m/m，而位移量測可達 微米等級。這類資料的重要性不只是「DIC 很準」，而是它說明了一件事：
真正可用於工程決策的 Correlation，必須連量測不確定度都被納入討論，而不是只比一張色圖像不像。
對企業來說，這代表驗證流程應該逐步從「主觀看趨勢」升級為「定義可量化誤差帶、比較峰值、位置、面積與歷程一致性」。
案例 2：NIST 比較 DIC、應變規與其他量測方法的一致性
NIST 在鋼構連接板相關研究中，也曾把 DIC、箔式應變規、雷射追蹤與脆性塗層等方法放在同一驗證框架下比較。公開結論指出，不同方法在全場變形與彈性應變的量測上呈現整體一致，且在各自不確定度範圍內具有可比較性。這對工程團隊的啟發很直接：
- 應變規不會被 DIC 取代，而是會成為互補工具
- 單點與全場資料的交叉驗證，通常比單一量測方法更具說服力
- 當對位失敗時，可更有效區分問題來自模型、量測配置，還是試驗邊界條件
案例 3：汽車與複材領域已把全場量測視為高階驗證常態
在汽車測試與複合材料研究中，DIC 已被大量用於碰撞、拉伸、破壞與高應變率行為的觀測。公開案例顯示，DIC 特別適合用來捕捉：
- 局部頸縮與破壞起始位置
- 複材層間損傷前的應變重分布
- 高速載入下傳統接觸式量測較難完整取得的空間資訊
這也解釋了為什麼愈來愈多高要求產業，把 DIC 視為 FE 模型校正與材料模型反算的重要輸入，而不只是展示用的影像工具。
實務上怎麼做？從「比數值」升級到「比模式」
很多團隊在做 Correlation 時，第一步就卡在 KPI 設定錯誤。若只看單一點的最大值是否接近，很容易誤判模型已經「對了」。但實際上，高可信度的虛實對位，至少應該同時檢查以下四個層次：
1. 幾何與邊界條件是否一致
先確認試件、夾具、接觸面、螺栓預緊、拘束方式、載重輸入與量測座標系是否一致。許多 Correlation 問題，其實不是材料錯，而是測試與模型根本不在同一個物理條件下。
2. 數值大小是否落在可接受誤差範圍
可比較：
- 位移峰值誤差
- 主應變峰值誤差
- 特定路徑上的應變分布誤差
- 關鍵量測點的時間歷程誤差
若企業內部尚未建立標準，可先依產品特性定義可接受門檻，例如針對不同工況，分別看靜態、準靜態與動態的誤差容忍度，而不是所有專案都用同一套標準。
3. 熱區位置與分布模式是否一致
全場量測的最大價值，往往不在於峰值完全相等，而在於：
- 應變集中區有沒有出現在同一位置
- 高應變區域的面積、形狀與延伸方向是否相近
- 失穩、屈曲或局部扭轉模式是否一致
如果峰值接近、熱區卻跑位，通常代表模型仍有關鍵假設尚未抓準。
4. 時間歷程是否同步
對跌落、衝擊、振動等問題，不能只比某一瞬間的最大值。還要確認：
- 峰值出現時間是否一致
- 響應相位是否合理
- 衰減趨勢是否一致
- 多次測試的重現性是否足以支持結論
建立可落地的標準驗證流程：企業可以這樣做
若希望把 Correlation 從個人經驗，升級成團隊可複製的能力，建議把流程標準化成以下 5 個步驟。
步驟 1：先定義驗證目標，而不是先量再說
先釐清這次驗證要回答什麼：
- 是要確認整體剛性？
- 是要驗證局部熱區？
- 是要支撐 ECO 決策？
- 是要建立材料模型或接觸參數？
- 是要替後續數位孿生建立可信基準？
不同目標，決定了你該用應變規、DIC，或兩者並行。
步驟 2：量測設計前移，讓測試與模擬一起規劃
最理想的做法，不是模擬做完才想「哪裡貼規、哪裡架相機」，而是在建模初期就同步規劃：
- 量測點位與關鍵路徑
- DIC 視野範圍與解析度
- 散斑品質與照明條件
- 夾治具剛性與可重現性
- 載入程序與資料同步方式
這一步做得好，後面能省掉大量無效比對。
步驟 3：建立網格、接觸與材料的敏感度分析
當比對出現偏差時，不要直接「調材料」；先分辨誤差更可能來自哪裡：
- 網格尺寸是否造成局部峰值失真
- 接觸定義是否讓載荷路徑改變
- 摩擦係數是否過度理想化
- 材料模型是否無法反映真實非線性
- 幾何公差或組裝預載是否被忽略
有了敏感度分析，模型修正才不會流於憑經驗猜測。
步驟 4：用實測資料做參數校正，而不是只拿來驗收
成熟團隊會把量測資料視為模型改善的輸入，而不只是事後打分數。尤其在以下場景，DIC 與應變規資料都很適合做反算或最佳化：
- 黏塑性參數辨識
- 動態降伏與應變率效應校正
- 複材等效材料常數修正
- 接觸摩擦與界面剛性調整
- 治具邊界條件等效化
步驟 5：把成功經驗沉澱成可複用資產
每一次成功的 Correlation，都不該只停留在單一專案。更有價值的是把它轉成：
- 產品族群的材料資料庫
- 常用工況的建模規範
- 量測 SOP 與設備設定模板
- 可追溯的誤差帶與驗證基準
- 設計審查時可共用的證據格式
這些沉澱，才是企業把模擬從「輔助工具」推進到「決策基礎」的關鍵。
從驗證走向數位孿生，關鍵不是模型更大，而是模型更可信
很多企業談數位孿生，第一反應是平台、資料串接與即時監控；但若回到工程本質，數位孿生真正能成立的前提，是模型本身已經過足夠嚴謹的實驗驗證。
沒有 Correlation 的模型，只能算是數位描述；經過對位驗證的模型，才有資格成為可用於預測與決策的數位分身。
當 FEA 與 DIC／應變規建立穩定對位後，企業能得到的不只是「這次分析比較準」，而是更長期的研發效益：
- 降低實體打樣次數
- 提高 ECO 決策速度
- 提前暴露設計風險
- 強化與客戶、供應鏈、驗證單位的技術溝通可信度
- 為數位孿生、虛擬驗證與模型驅動開發打下可稽核基礎
結語：別讓模擬只停留在漂亮的圖，而要成為能做決策的證據
今天的工程競爭，不只是誰跑得出模擬，而是誰能把模擬結果轉化成足以支撐設計、驗證與商業決策的可信證據。
從應變規的局部確認，到 DIC 的全場驗證，再到材料、接觸與邊界條件的迭代校正，這條「最後一哩路」看似繁瑣，卻正是把 CAE 從輔助分析推進為核心決策能力的關鍵路徑。
如果您的團隊正面臨以下挑戰：
- 模擬結果與實測常有落差，卻找不到誤差根源
- ECO 建議缺乏足夠證據，難以說服決策者
- 已有測試資料，卻無法有效回饋到材料與模型修正
- 想建立更穩定的虛實對位流程，替數位孿生打底
那麼現在正是重新檢視 Correlation 流程的時候。
SIMULIA Abaqus 的價值，不只在於強大的非線性求解能力，更在於它是否能和真實世界建立可被驗證的連結。 當這個連結建立起來，模擬報告就不再只是參考圖，而會成為能推動產品決策的工程證據。
