以 CST Studio Suite 與 CATIA 建立船舶磁訊跡模型:跨域整合的設計與最佳化流程

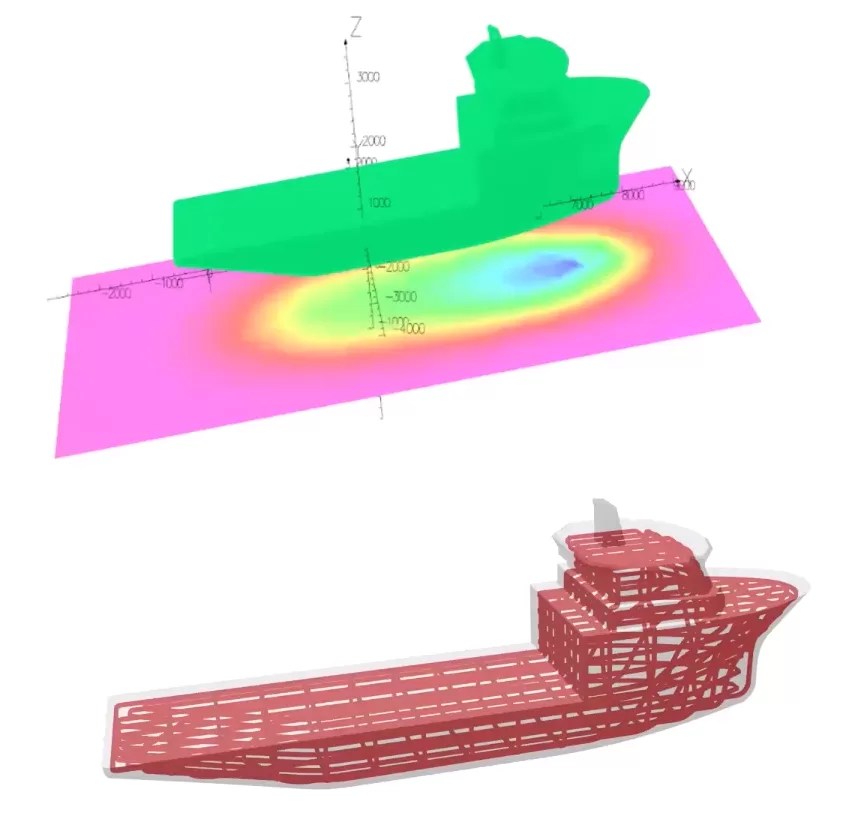

船舶在海中航行時,其大型鐵磁結構會與地磁場交互作用,形成可被偵測的靜態磁訊跡(magnetic signatures)。對軍用與特定高敏感性船舶而言,此現象將直接影響隱蔽性與作戰安全性,因此「消磁系統(degaussing)」成為不可或缺的設計要素。隨著模擬技術的成熟,工程團隊不再依賴反覆實驗,而是透過虛擬孿生(virtual twin)、電磁場求解器與 CAD 參數化流程,預先驗證船體磁訊跡並進行最佳化。

Electromagnetic field simulation of a ship showing radiation pattern distribution and structural mesh model for maritime antenna analysis

本篇文章整理了 webinar 中完整的技術流程,說明如何運用 CATIA 建立可參數化與密閉無縫(watertight)的船體模型、如何以 CST Studio Suite 建立靜態磁場(magnetostatic)分析、以及如何使用 Process Composer 進行多參數最佳化。整體內容涵蓋幾何建模、電磁分析、後處理、資料分析與設計空間探索,呈現完整且可複製的人機協同流程。

船舶在地磁場中會自然產生磁場偏折,而這些偏折即構成磁訊跡。主要來源包括:

  • 靜態磁訊跡(Static Magnetic Signature):由龍骨、艙壁、甲板等大型鐵磁結構造成,是本案例的模擬核心。
  • 剩磁(Remnant Magnetization):材料固有殘留磁化造成永久性磁訊跡。
  • 動態磁訊跡(Dynamic Signature):船體移動、推進軸旋轉導致的動態磁場變化。
  • 陰極防蝕系統(Cathodic Protection)電流耦合所產生的弱磁場:雖然不強,但仍可能被偵測。
Electric field vector plot visualizing electromagnetic field distribution around a U-shaped conductor in simulation analysis
船舶附近海水中的電流會透過犧牲陽極和外加電流陽極,以免受到腐蝕

核心問題是:如何透過消磁線圈在三個方向上施加補償磁場,使磁訊跡整體減小且均勻。這需要精確的幾何建模、準確材料模型(B-H curve)、正確邊界條件設定及多輪最佳化流程。

船體模型必須具備完整封閉的曲面,以利後續 CST 進行電磁求解。CATIA 在大型工業 CAD 領域具備成熟能力,使此步驟相對直覺。

線圈建立流程包含:

  • 於指定區段建立平面
  • 萃取艙壁局部曲面與平面求交,取得交線
  • 將導線路徑往船體內部 offset(例如 0.6 公尺)
  • 建立圓角避免 90° 銳角轉彎
  • 使用 symmetry 重建完整路徑

此流程使消磁線圈可直接與後續 CST 參數化求解連動,實現模型同步更新。

Ship surface mesh model with electromagnetic simulation streamlines illustrating antenna propagation on a maritime vessel
使用CATIA創建的船舶模型

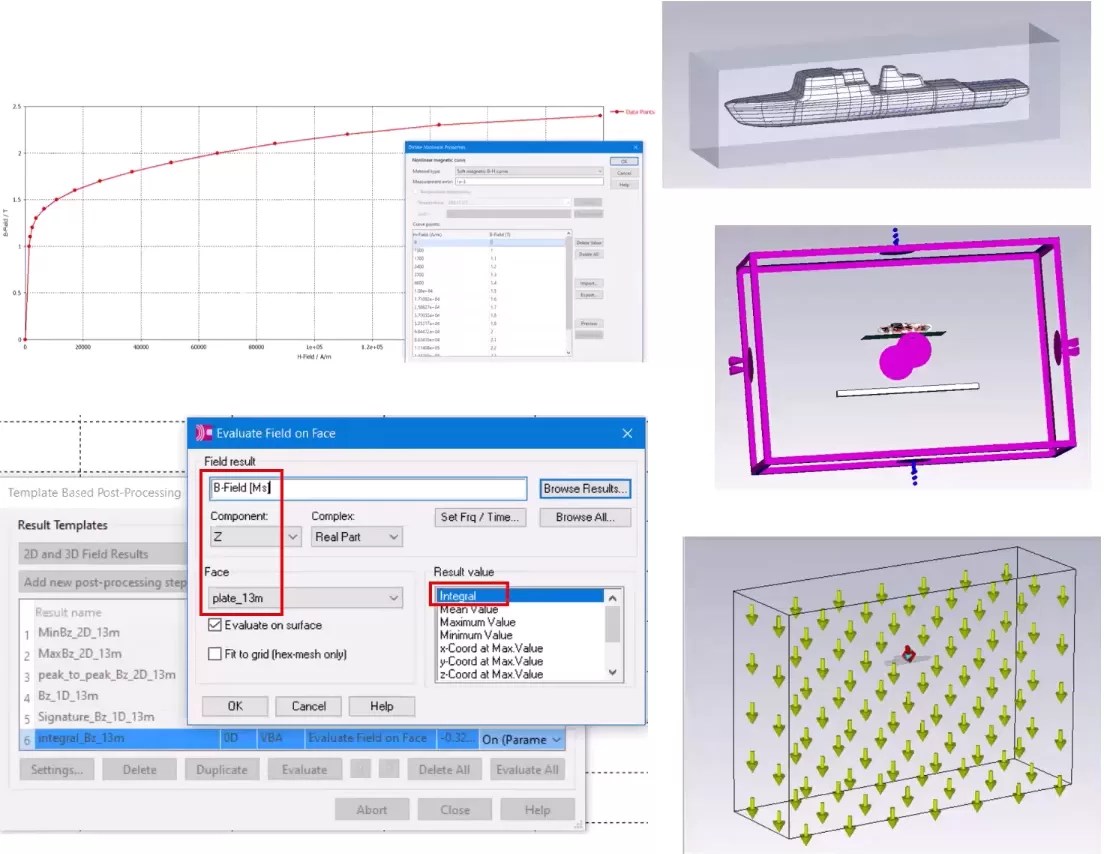

透過 CST Connector 載入 CATIA 模型後,選擇 Low-Frequency Electromagnetics → Magnetostatic Solver,並建立導線的 Current Path。線圈電流值將定義為「參數」以供後續最佳化。

  • 輸入鐵磁材料的 B-H 曲線
  • 設定外加地磁場方向(北半球向下)
  • 選擇合適的邊界條件
  • 建立 mesh 與後處理設定

完成後即可進行完整磁場分佈計算。

Electromagnetic field evaluation workflow showing CST post-processing setup, B-field integral calculation, ship model simulation, and 3D field distribution visualization

早期以 iSight 執行設計空間探索時,須仰賴大量經驗與反覆試算。本次以 Process Composer 新流程取代,簡化跨工具操作與資料交換。

本案例採用兩類評估準則:

  • Peak-to-Peak(峰對峰):降低磁場強度最大差值
  • 磁場積分(Integral):降低整體磁場能量

評估平面採用 2D patch,而非傳統的單一線段,因此結果更穩定、方向性更全面。

以底部五條 XY 導體作為變數,負責微調磁場;上層導體則施加固定背景磁場。這種分工式參數策略比「全導體同時變數化」更有效率。

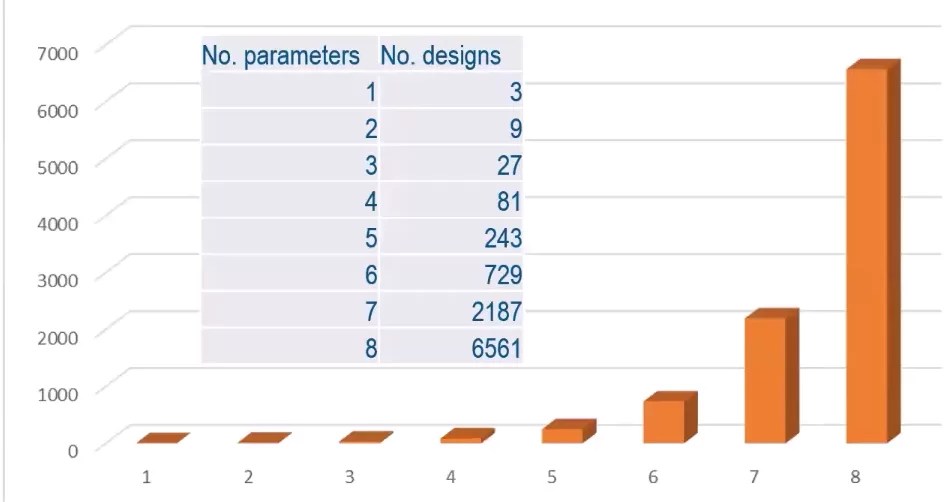

  • DOE(3 點取樣)在參數數量增加至 5 個時即變為 243 次計算,效率過低
  • 因此最終採用 Optimization,僅約 120 次試算便收斂至良好結果

第 116 號設計成為初步最佳解。

Design space growth chart showing exponential increase in number of designs versus number of parameters in engineering optimization

透過 Radial Basis Function 模型建立 Reduced Order Model(ROM),並進行「二次最佳化」,產生新設計(第 121 號)。結果顯示與第 116 號差異極小,代表解答穩健且非局部極值。

最終最佳化後:

  • 原本靠船體附近的大型磁場凹陷完全消失
  • Bx、By、Bz 三方向皆只剩下微小波紋
  • 整體分佈呈現接近 0 的中心對稱

這代表本流程不僅抑制磁訊跡,也避免「把磁場推到船外產生新熱點」的反效果,是更精準、更工程化的解法。

本案例展示了一套真正跨領域的工程工作流程,整合 CATIA 的高品質 CAD 建模CST Studio Suite 的低頻電磁求解能力、以及 Process Composer 的設計空間探索與最佳化工具,成功在有限次模擬中建立可重複、可收斂、且具工程可行性的船舶消磁解決方案。

更重要的是,透過 3DEXPERIENCE 平台:

  • CAD 與 EM 模型的參數保持連動
  • 模擬資料安全儲存並可版本控管
  • 可視化分析(parallel coordinates、correlation)加速決策
  • 機器學習模型進一步提高效率並減少試錯成本

對海事工程設計團隊而言,這是一套可落地、可維護、且能快速擴展到新船型的完整方法論。未來也可延伸到動態磁訊跡、陰極防蝕耦合分析及全船多物理最佳化,進一步提高船舶在複雜海洋環境中的生存能力與任務成功率。

內容改編來自: Alex Babkovich – Modeling Magnetic Ship Signatures with CST Studio Suite & CATIA
